MC424L

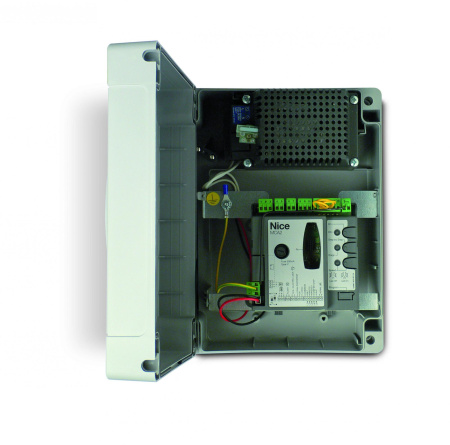

MC424L Nice Блок управления

MC424L блок управления для автоматизации ворот с распашными створками, может управлять электромеханическими приводами 24В Nice. Выбор типа двигателя описан в инструкции. Блок управления снабжен системой проверки усилия подключенных к нему двигателей (система амперометрического типа), функционал позволяет автоматически считывать положение концевых датчиков, запоминать время работы каждого отдельного двигателя и распознавать потенциальные препятствия в ходе нормального движения створок ворот.

Указанные характеристики в значительной мере упрощают установку изделия ввиду отсутствия необходимости в регулировании сроков работы и асинхронного передвижения ворот. Электронный блок заранее запрограммирован на наиболее часто запрашиваемые функции.

MC424L устройство снабжено встроенным приемником, дополнительным разъемом типа SM для встраиваемых радиоприемников Nice и разъемом типа IBT4N, который с помощью интерфейса IBT4N позволяет подключать устройства BusT4, например, программирующее устройство Oview. Блок управления предусматривает подключения к устройствам BlueBus.

Вход STOP для нормально замкнутых, нормально разомкнутых контактов или контактов с постоянным сопротивлением 8,2 кОм; в режиме автоматического запоминания (отклонение от запомненного состояния приводит к команде «STOP»)

Вход «SBS» для нормально разомкнутых контактов (замыкание контакта приводит к выполнению команды «Пошаговый режим»)

Вход «OPEN» для нормально разомкнутых контактов (замыкание контакта приводит к выполнению команды ОТКРЫТЬ»)

Вход «CLOSE»

Передовые функции Nice:

• Программирование функций при помощи программатора OVIEW dip-переключателей;
• Программирование функций всего 3 кнопками со светодиодной индикацией;
• Встроенный радиоприемник и разъем SM для подключения радиоприемников (SMXI, SMXIS, OXI);
• Индикация возможной неисправности на блоке управления и с помощью сигнальной лампы;
• Автоматическое программирование крайних положений;
• Обнаружение препятствий;
• Плавный старт и остановка;
• Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
• Резервное питание от аккумуляторной батареи PS324, устанавливаемой внутри корпуса блока управления (опция);
• Предусмотрена возможность подключения электромеханического замка;
• Режим частичного открытия для прохода пешехода.
